電力系統中也有運用光纖通訊，二合一實現電力系統控制
光纖通訊技能在電力體系中的運用
電力通訊首要為電網的自動化操控、商業化運營和完成現代化辦理效勞。電網平安安穩操控體系和調度自動化體系的根底，電力市場運營商業化的確保，完成電力體系現代化辦理的重要前提，也對錯電工業運營多樣化的根底。
光纖通訊在電力通訊中的運用最初是沿用電信部門保存的地埋、管道、架空等辦法敷設一般光纜，構成電力光纖通訊體系。眾所周知，電力體系是由電能的生產、運送、分配和消費組成的一個整體。
為了完成跨區域、長距離電能的運送，電力體系建造了普及各地的高壓輸電線路;為滿意城鄉廣大民眾生產日子用電需求，又有犬牙交錯、花環珠江電纜布滿大街村莊的輸配電桿路和溝道。
可以說，高、中、低壓輸配電線路是現在覆蓋面最為廣大的網絡根底設施，并且它根底堅固，較之其它網絡如電信、廣電網絡等有著更高的可靠性。因而，怎么充分使用電力體系這一得天獨厚的網絡資源，暫時以來人們潛心研究的一個重要課題。
1電力通訊網的結構與特色
電力通訊網是由光纖、微波及衛星電路構成主干線，各支路充分使用電力線載波、特種光纜等電力體系特有的通訊方法，并選用明線、電纜、無線等多種通訊手段及程控交換機、調度總機等設備組成的多用戶、多功能的綜合通訊網。
1.1電力通訊的幾種首要方法
電力線載波通訊。電力線路首要是用來運送工頻電流的若將話音及其他信息通過載波機變換成高頻弱電流，花環珠江電纜使用電力線路進行傳送，這就是電力線載波通訊，具有通道可靠性高、出資少、見效快、與電網建造同步等得天獨厚的長處。
除此之外。電力線載波通訊中還有使用電力線路架空地線傳送載波信號的絕緣地線載波等辦法。與一般電力線載波比較，絕緣地線載波不受線路停電檢修或輸電線路發作接地毛病的影響，并且地線處于絕緣狀態可減少很多的電能損耗。
光纖通訊。因為光纖通訊具有抗電磁攪擾才能強、傳輸容量大、頻帶寬、傳輸衰耗小等諸多長處，一面世便首先在電力部門得到運用并迅速開展。除一般光纖外，一些專用特種光纖也在電力通訊中很多運用。
其他電力通訊網中還有傳統的明線電話、音頻電纜及新式的擴頻通訊等方法。
1.2電力體系通訊的特色首要表明為：要求有較高的可靠性和靈活性;傳輸信息量少、品種復雜、實時性強;具有很大的耐“沖擊”性;網絡結構復雜;通訊規模點多面廣;無人值守的機房居多。
2光纖通訊技能的推廣運用
因為光纖通訊具有抗電磁攪擾才能強、傳輸容量大、頻帶寬、傳輸衰耗小等諸多長處，一面世便首先在電力部門得到運用并迅速開展。除一般光纖外，一些專用特種光纖也在電力通訊中很多運用。

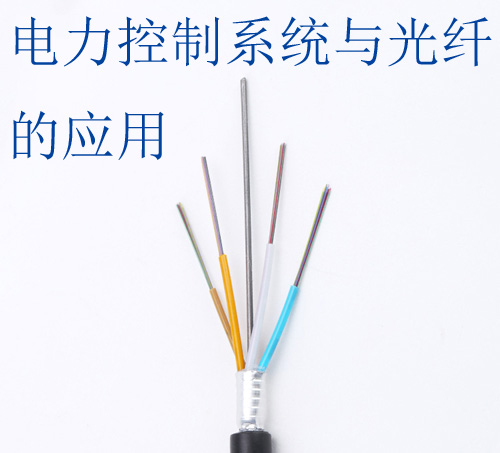

電力特種光纖泛指OPGW光纖復合地線)OPPC光纖復合相線)MA SS金屬自承光纜)ADSS全介質自承光纜)ADL相/地捆綁光纜)和GWWOP相，地線環繞光纜)等幾種。現在。國運用較多的電力特種光纜首要有ADSSOPGW
光纖復合地線。光纖復合地線—OPGWOptiealGroundWirOPGW又稱地線復合光纜、光纖架空地線等，電力傳輸線路的地線中含有供通訊譽的光纖單元。即架空地線內含光纖。運用可靠，不需保護，但一次性出資額較大，適用于新建線路或舊線路更換地線時運用。
具有兩種功能：一是作為輸電線路的防雷線，對輸電導線抗霄閃放電供給屏蔽保護;二是通過復合在地線中的光纖來傳輸信息。OPGW架空地線和光纜的復合體，但并不是之間的簡單相加。
OPGW纜除滿意光學功能外，還徹底滿意架空地線的機械、電氣功能要求，因而可運用于所有具有架空接地線的輸配電線路。光纖單元被置放于保護管內或金屬骨架內，得到充分的保護，使光纖具有很高的可靠性和安全性。OPGW運用于新建線路時，并不添加建造費用。
OPGW一種高技能產品，國外近幾年對該產品的研究取得了很大進步，這使得我還有很多作業要做。一起，國內對OPGW需求也日益添加，這一切都向我預示著OPGW光明的前景。
光纖復合相線。光纖復合相線—電網中，有些線路可不設架空地線，但相線是必不可少的
為了滿意光纖聯網的要求，與OPGW技能相類似，保存的相線結構中以合適的辦法加入光纖，就成為光纖復合相線(OPPC但從規劃到設備和運轉，OPPC與OPGW有準則的區別。
OPPC充分使用電力體系本身的線路資源，避免在頻率資源、路由和諧、電磁兼容等方面與外界的矛盾、用于電力通訊的一種新型特種電力光纜。
20世紀80年代，一些國家答應將OPPC用于150KV以下的電力體系中，并已經在歐洲、美洲等國家廣泛架起運轉。現在，已經在更高電壓的電力線路得到運用。
國現行電網中，35KV以下的線路一般都選用三相電力體系傳輸，體系的電力通訊則選用傳統的方法進行。假如用OPPC代替三項中的一相，構成由兩根導線和一根OPPC組合而成的三相電力體系，不需要另外架起通訊線路就可以解決這類電網的自動化、調度、通訊等問題，并可大大進步傳輸的質量和數量。
全介質自承光纜。全介質自承光纜—ADSSADSS光纜在220KV110KV35KV電壓等級輸電線路上廣泛運用，特別是已建線路上運用較多，為電力部門直接使用高壓輸電線桿塔建造自己的通訊網絡供給了可行的途徑，適于跨越江河、山谷、雷電會集區域以及特殊拉力環境中的架空敷設。
數據通訊高速開展的今天，憑仗ADSS光纜的支持，電力部門不光可以滿意本身的通訊要求，并且可以開通新的通訊事務供外界運用ADSS光纜具有杰出的光纖傳輸功能、光纜機械功能和環境功能，可與高壓電力傳輸線同桿架起。電網通訊最完美的傳輸介質用于電力體系，且在強電場環境中光纜傳輸信號不會遭到任何攪擾，通訊量不受任何影響，光纜質量不受任何影響，電力通訊最為有用、便利的傳輸方法。
A DSS光纜的特色首要有以下幾點：
磁攪擾、耐電腐蝕強、組成光纜的資料都必須對錯金屬資料，其外擠制聚乙烯(PE外護套或耐電痕(AT外護套;A DSS光纜的規劃充分考慮了電力線路的實際情況，適用于不同等級高壓輸電線路。
3電力通訊體系在光纖運用中的毛病剖析
電力體系光纖通訊網中，光纖的毛病首要包括以下兩個方面：一是光纖在暫時運用過程中逐漸老化，花環珠江形成光纖老化的原因是多方面的首要因素有電腐蝕，環境腐蝕性等。二是光纖因為外力破壞而收到損害。如蟲蟻鼠咬，盜竊剪斷，雷擊災禍，火災火燒等。光纖復合地線較易收到雷電攻擊而損壞，因為有的輸電線路通過的地理環境或氣象條件比擬惡劣，光纖復合地線為了避免雷擊對相線的損傷，又是與輸電導線一共架起在架空線路的最上部，因而光纖復合地線遭受雷擊而斷股是無法避免的一般而言，光纖復合地線架起較多的當地斷股毛病比擬多，且斷股大大都出現在檔距中。從材質上來說，外層是單絲直徑較小絞線或鋁合金絞線的光纖復合地線更易發作斷股。大都情況下，外層斷股與光纖復合線內層結構型式無關，因而斷股大大都未對光纖通訊形成影響。因而應在耐雷方面進一步進步光纖復合地線的功能。花環珠江全介質自承式光纜則較簡單收到電腐蝕的損傷，干帶電弧是形成全介質自承式光纜表面發作電腐蝕的最首要。電弧發作的高熱，使外護套表面的溫度升高，發作樹枝化的電痕，直到燒穿光纜的外護套，最終形成斷纜事端發作。光纜鋁絲端部電暈放電引起的劣化，形成光纜的出現電腐蝕，若全介質自承式光纜的懸掛點位置較為偏高，導致全介質自承式光纜承受的空間電位和電場強大大超越規劃水平，引起光纜表面電腐蝕。
4電力體系通訊光頤養與保護
關于光纖復合地線，首先要挑選合理的光纖外護套。當時，光纖外護套有鋁管，鋼管和塑料管三種管材。其間塑料管造價低，塑料管纖維復合地線最高承受短路電流引起的短時溫升不能超過180工，而鋁管造價相對較低，承受短時溫升的才能不超過300度，不銹鋼管造價高，承受短時溫升的才能可到達450度，用戶可根據工程具體情況，花環珠江電纜合理挑選光纖外護套，已到達保護光纜的作用。于全介質自承式光纜，首先要挑選電場強度小于25KV當地作為光纜掛點，避免發作導線鞭擊光纜。其次，要根據電場強度合理的挑選光纜外護套資料，當空間電勢小于12KV時，選用黑色高密度聚乙烯外護套，當空間電勢 12-25KV時，則可選用黑色高密度抗電痕外護套，污染較為嚴重的地區，應對光纜進行特殊處置，減少表面污層構成。
